Afriso termostatyczny zawór mieszający ATM 361 g1` (temp.20-43 st.) kvs 1,6

Technika grzewcza » Instalacje Pex/al/pex

Cena:230.00
Netto:186.99(Vat 23%)
dostępna 1 szt



Termostatyczny zawór mieszający AFRISO ATM 361 służy do mieszania dwóch strumieni wody o różnej temperaturze, tak by woda wychodząca na wyjściu zaworu miała temperaturę o wartości nastawionej na zaworze. Zawór umożliwia bezpieczne przegrzanie wody w zasobniku c.w.u. w celu ochrony przed bakteriami Legionelli przy jednoczesnej ochronie użytkowników przed poparzeniem. W trakcie montażu należy upewnić się, by prawidłowo podłączyć się do instalacji oraz starannie wypłukać instalację. Płukanie instalacji ma celu usunięcie zanieczyszczeń pozostałych podczas montażu takich jak pozostałości po lutowaniu, cięciu rur itp. Dobrą praktyką jest montaż zaworów odcinających by w razie ewentualnej wymiany nie było konieczności opróżnienia całej instalacji, jak również montaż filtrów siatkowych na wlotach zaworu.

Dane techniczne



Parametr / część Wartość / Materiał
Ciśnienie statyczne max 10 bar
Ciśnienie dynamiczne pracy max 5 bar
Temperatura pracy max 90 ºC (chwilowo 110 ºC)
Zestaw nastaw 20 - 43 ºC
Kvs 1,6 m3/h
Dokładność regulacji ±2 ºC
Korpus mosiądz DZR odporny na odcynkowanie
Stężenie glikolu max 50%
Wymagany poprawny przepływ do poprawnej pracy zaworu min 6 l/min

Opis przyłączy

Zawór mieszający do ogrzewania podłogowego

A - wlot wody gorącej (Przyłącze H)

B - wlot wody zimnej (Przyłącze C)

AB - wylot wody zmieszanej (Przyłącze MIX)



Tabela nastaw



Nastawa Zakres temperatury
1 20 ºC
2 25 ºC
3 29 ºC
4 33 ºC
5 37 ºC
6 43 ºC

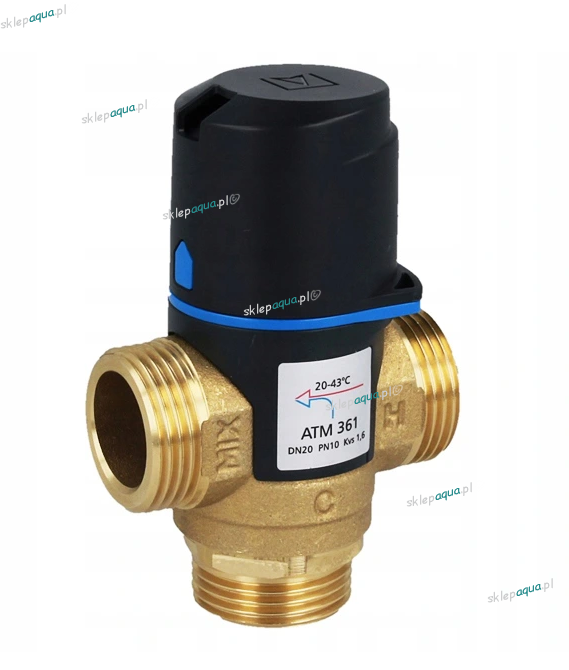

Zawór mieszający ATM 361

Aby ustawić temperaturę wody na wyjściu MIX przekręcamy pokrętło do ustawienia wartości jaką chcemy uzyskać. Wartość nastaw można odczytać z tabeli nastaw. Po ustawieniu zadanej temperatury można zabezpieczyć pokrętło zaworu poprzez nałożenie plastikowej pokrywki, która zabezpiecza przed nieumyślną zmianą nastawionej temperatury. Dodatkowo można zabezpieczyć pokrywkę plombą w przypadku gdy zawór znajduje się w ogólnodostępnym miejscu i istnieje ryzyko, że osoba niepowołana może dokonać zmiany ustawień zaworu. Zawór ATM 361 posiada najlepsze właściwości regulacyjne przy ciśnieniu w instalacji maksymalnie 3 bar.



Termostatyczny zawór mieszający praktycznie nie wymaga żadnej konserwacji. Jedynie co można zrobić to okresowo sprawdzić funkcję "bez oparzeń". Można to dokonać poprzez odcięcie dopływu zimnej wody do zaworu, a ten automatycznie zablokuje dopływ ciepłej. Zawór może zostać zamontowany w dowolnej pozycji
